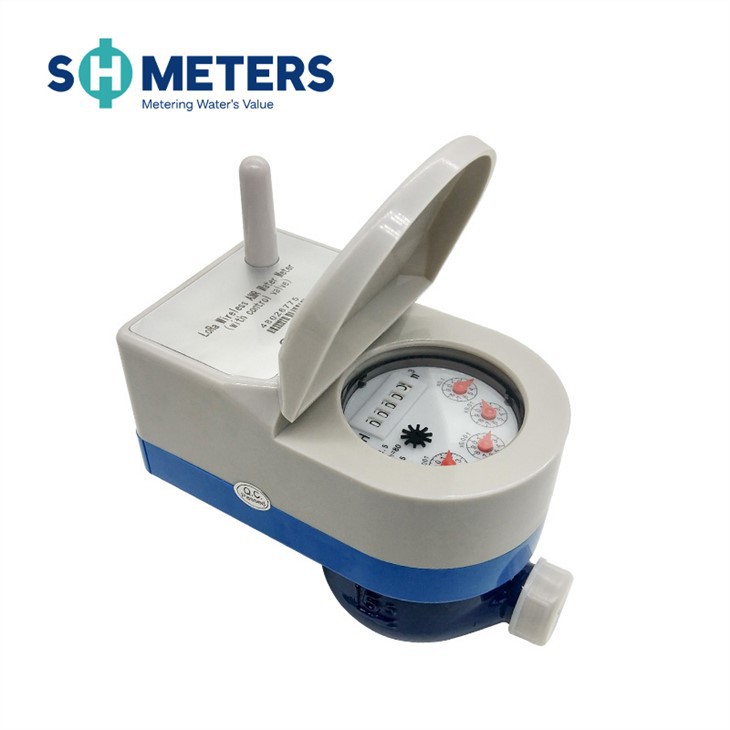

มาตรวัดน้ำควบคุมวาล์วไร้สายระยะไกล Smart AMR LoRa

มาตรวัดน้ำไร้สาย LoRa ใช้เทคโนโลยีการส่งสัญญาณไร้สายขั้นสูงซึ่งแปลงข้อมูลของมาตรวัดน้ำเชิงกลแบบเดิมให้เป็นสัญญาณไฟฟ้าที่จัดเก็บโดยวงจรควบคุมไมโครอิเล็กทรอนิกส์

ส่งคำถาม

lora water meter (1)

มาตรวัดน้ำไร้สาย LoRa ใช้เทคโนโลยีการส่งสัญญาณไร้สายขั้นสูง ซึ่งแปลงข้อมูลจากมาตรวัดน้ำเชิงกลแบบธรรมดาเป็นสัญญาณไฟฟ้าที่เก็บไว้ในวงจรควบคุมไมโครอิเล็กทรอนิกส์ มาตรวัดน้ำสามารถอ่านข้อมูลการวัดโดยอัตโนมัติผ่านเครือข่ายระยะไกลไร้สาย และควบคุมการปิดและเปิดวาล์วได้

LORA water meter (3)

เทคโนโลยีที่นำมาประยุกต์ใช้

◆ อายุการใช้งานแบตเตอรี่ 6 ปี
◆ โครงสร้างเครือข่ายดาว ความล่าช้าน้อย ระยะการส่งสัญญาณยาว
◆ พร้อมระบบควบคุมวาล์ว
◆ 1.0 MPA, IP68
◆ ระยะการส่งสัญญาณ 1000ม.
◆ แบนด์ OEM

lora water meter (6)

พารามิเตอร์ทางเทคนิค
รายการ	หน่วย	รายละเอียด
เส้นผ่านศูนย์กลางที่กำหนด	มม.	15	20	25
ช่วงการวัด (Q3/Q1)	80
อัตราการไหลเกินพิกัด (Q4)	มม³/ชม.	3.125	5	7.875
อัตราการไหลที่กำหนด (Q3)		3.125	4	6.3
กระแสการเปลี่ยนผ่าน (Q2)		2.5	0.08	0.13
อัตราการไหลขั้นต่ำ (Q1)		0.05	0.05	0.08
ระดับความแม่นยำ	ชั้นประถมศึกษาปีที่ 2
ระดับอุณหภูมิ	T30/T50/T90
ระดับความกดดัน	แผนที่10
ระดับการสูญเสียแรงดัน	△p63
ระดับความไวของโปรไฟล์การไหล	U10/D5
ชั้นเรียนสิ่งแวดล้อม	ชั้น บี
คลาสแม่เหล็กไฟฟ้า	E1
กระแสไฟฟ้าสถิตย์	ยูเอ	＜10

แหล่งจ่ายไฟ	2.8 V-3.6 V
กำลังส่ง	50มิลลิวัตต์
กระแสไฟขณะนอนหลับ	2.5 ไมโครเอ
กระแสไฟเฉลี่ย	20uA
ระยะการส่งข้อมูล	1000 ม. (สภาพดี)
อุณหภูมิในการทำงาน	-10 องศา -55 องศา

การวาดโครงร่างมิติ

มิติโครงร่าง

เส้นผ่านศูนย์กลางที่กำหนด	ความยาว L	ความยาว L1	ความกว้าง B	ความสูง H1	ความสูง H2	การเชื่อมต่อเธรด
มม.						d	D
15	258	165	90	112	184	R1/2	G3/4B
20	299	195	90	112	184	R3/4	G1B
25	345	225	90	114	186	R1	G1 1/4B

ข้อมูล GPRS

ตัวรวมข้อมูล (LoRa) ประกอบด้วยสามส่วน: DTU (GPRS), แผงควบคุมและโมดูล LoRa ทำให้สามารถทำหน้าที่รวบรวม จัดเก็บ และส่งข้อมูลมาตรวัดน้ำไร้สาย LoRa ได้
ส่วนใหญ่ใช้ในการอ่านมาตรวัดระยะไกลและการวิเคราะห์ข้อมูลและการประมวลผล โดยเครื่องรวมข้อมูลจะบรรลุฟังก์ชันการอ่านมาตรวัดน้ำไร้สาย LoRa และการส่งข้อมูลระยะไกล
