LXHY-15～40

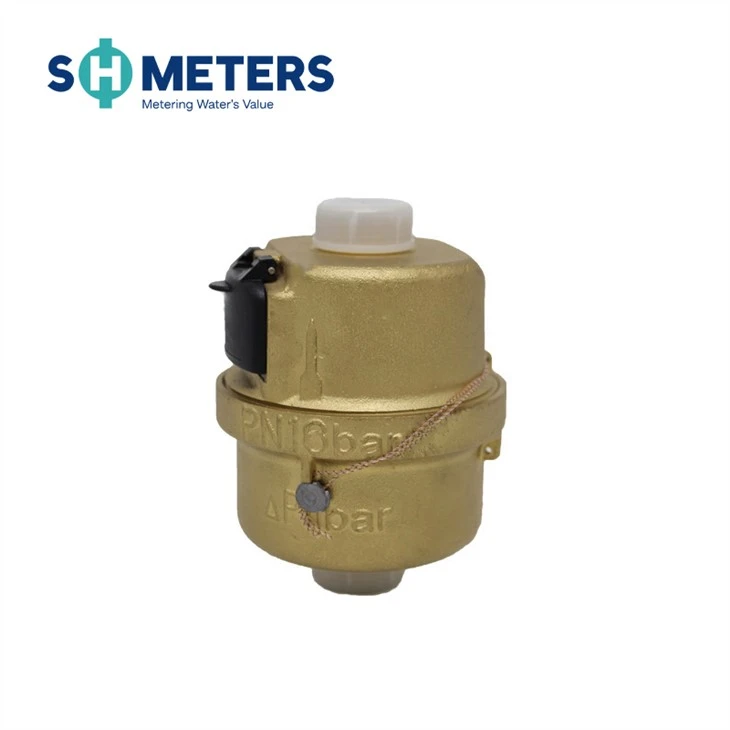

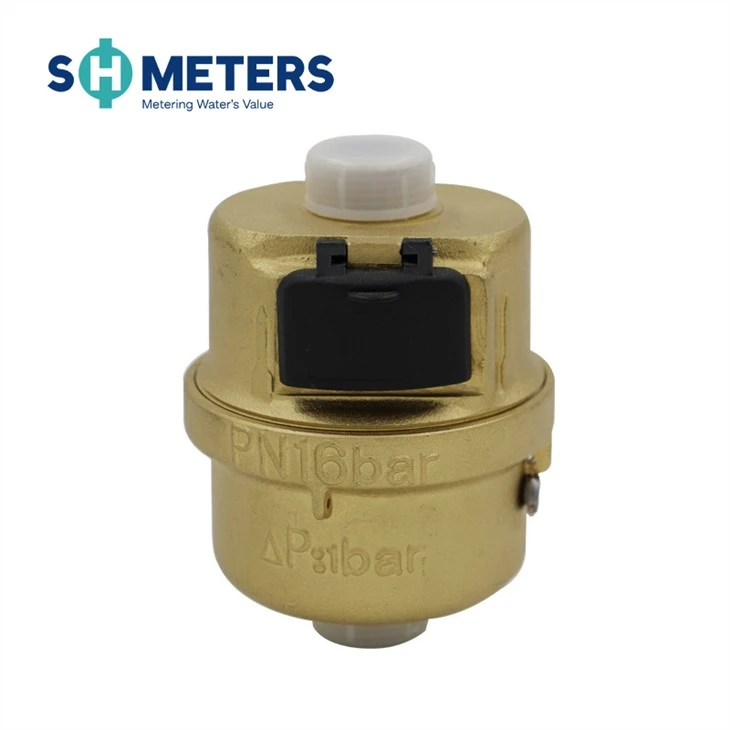

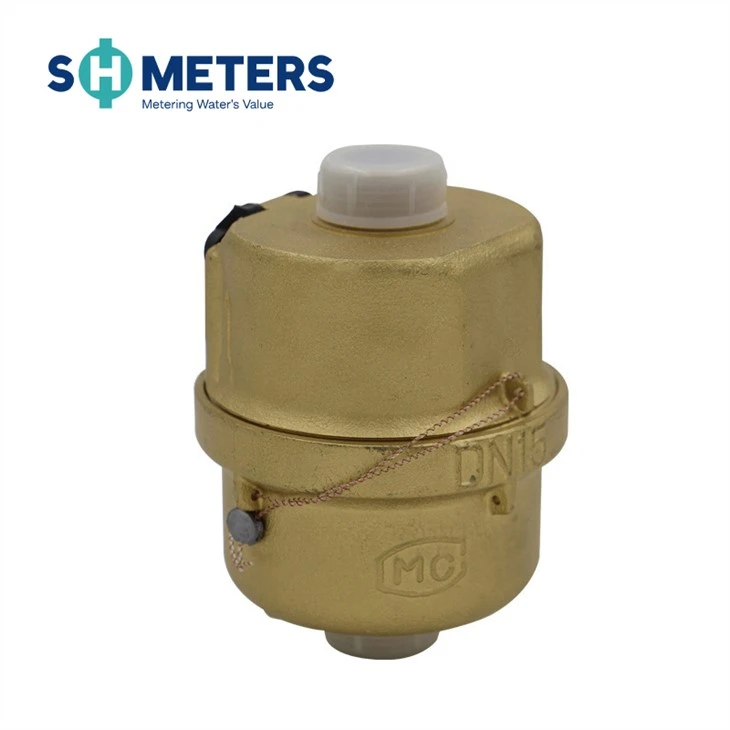

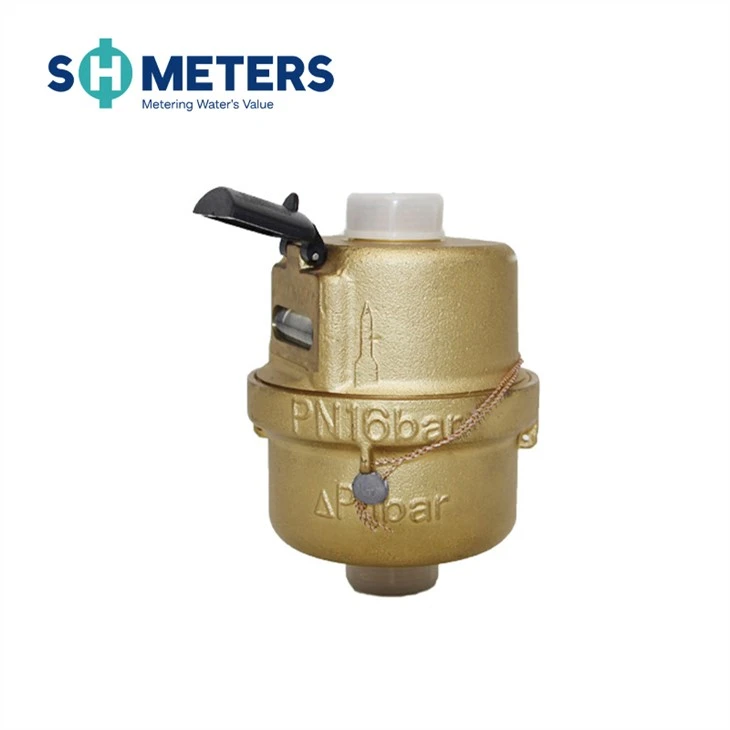

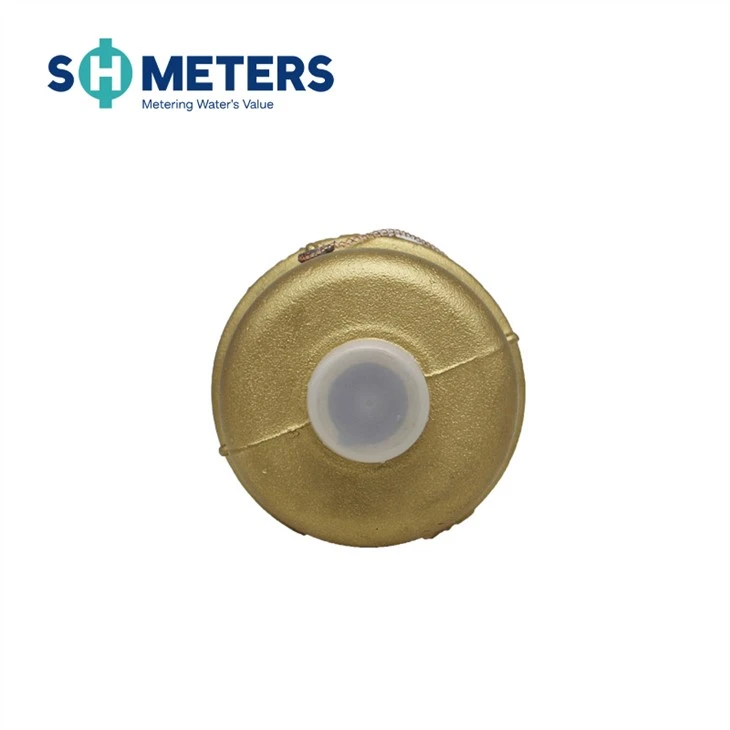

เครื่องวัดน้ำปิดผนึกแบบลูกสูบโรตารี่

ใบสมัคร

การวัดปริมาตรของความเย็นแบบพกพาน้ำไหลผ่านท่อ ยังเหมาะสำหรับน้ำบริสุทธิ์

สภาพการใช้งาน

· แรงดันน้ำสูงสุดที่ยอมรับได้ 1.6MPa

· ต้านทานอุณหภูมิของน้ำ: 50℃.

คุณสมบัติ

· อัตราการเริ่มต้นต่ำ

· หลักการวัดลูกสูบหมุนตามปริมาตร

·LXHY-15~20isnolocationlimitationforinstallation. ความถูกต้องไม่ได้รับผลกระทบไม่ว่าจะติดตั้งที่ใด ท่อแนวนอน แนวตั้ง หรือแนวเอียง

·ลงทะเบียนกับบริการพิเศษระยะยาว

·กลไกการใช้วัสดุคุณภาพสูงเพื่อให้แน่ใจว่าได้แน่นอนลักษณะ.

· การวัดที่แม่นยำตามมาตรฐาน ISO 4064 class C

· Onrequest, theseries can beequiped with akindofremotetransmissiondevice.

ตำแหน่งชีพจร

ตำแหน่งแม่เหล็ก	ลิตร / ชีพจร
* 0.0001	1
*0.001	10

บันทึก

· วัสดุตัวเครื่อง: ตัวเครื่องทองเหลือง / ตัวเครื่องพลาสติก

· ขนาด: ตัวพลาสติก: DN15-20; ตัวทองเหลือง: DN15-40

· การลงทะเบียนที่แตกต่างกันสามารถเลือกได้:

ขนาด

Dimensions

คำอธิบาย		หน่วย	ข้อมูลและขนาดไฮดรอลิก
ขนาดที่กำหนด		มม. (นิ้ว)	DN15 (1/2)	DN20 (3/4)	DN25 (1)	DN32 (1-1/4)	DN40 (1-1/2)
Q4เอ้อrหรือจำกัด ±2%		3 m /h	3.125	5	7.875	12.5	20
Q3เอ้อrหรือจำกัด ±2%		3 m /h	2.5	4.0	6.3	10	16
Q2เอ้อrหรือจำกัด ±2%		l/h	25	40	63	100	160
Q1เอ้อrหรือจำกัด ±5%		l/h	15.6	25	39.4	62.5	100
ขั้นต่ำการอ่าน		l	0.05	0.05	0.05	0.5	0.5
Max.Reading		m3	9999.9999	9999.9999	9999.9999	99999.999	99999.999
แผนที่		MPa	1.6	1.6	1.6	1.6	1.6
กดขาดทุน P AT Q3		MPa	≤0.063	≤0.063	≤0.063	≤0.063	≤0.063
L		มม	115	165	199	260	300
B		มม	43	43	53	60	77
น้ำหนัก	ไม่มีการเชื่อมต่อ	กิโลกรัม	1.14	1.56	2.48	3.47	5.65
	ด้วยการเชื่อมต่อ	กิโลกรัม	0.97	1.3	2.05	2.75	4.7

ข้อผิดพลาดที่อนุญาตสูงสุด

Maximum Permissible Error

การรับประกัน

เครื่องวัดทั้งหมดจะรับประกันกับข้อบกพร่องในฝีมือการผลิตและวัสดุเป็นระยะเวลาหนึ่ง (1) ปีนับจากวันที่ยอมรับ เครื่องวัดข้อบกพร่องหรือส่วนที่ค้นพบภายในระยะเวลานี้จะถูกแทนที่โดยไม่คิดค่าใช้จ่ายเมื่อส่งคืน SH-MECHMeters

มุมมองที่ระเบิด
