แอปพลิเคชัน
การวัดปริมาณน้ำเย็นเคลื่อนที่ผ่านท่อ เหมาะสำหรับน้ำบริสุทธิ์
สภาพการใช้งาน
แรงดันน้ำสูงสุดที่ยอมรับได้ 1.6MPa
ต้านทานอุณหภูมิของน้ำ: 50 องศา .
คุณสมบัติ
อัตราการไหลเริ่มต้นต่ำ
หลักการวัดปริมาตรลูกสูบโรตารี
·LXHY-15~20 ไม่จำกัดตำแหน่งสำหรับการติดตั้ง ความแม่นยำจะไม่ได้รับผลกระทบไม่ว่าจะติดตั้งไปป์ไลน์แนวนอน แนวตั้ง หรือเอียง
ลงทะเบียนถูกปิดผนึกด้วยของเหลวพิเศษเพื่อให้การอ่านที่ชัดเจนในการให้บริการในระยะยาว
กลไกใช้วัสดุคุณภาพสูงเพื่อให้แน่ใจว่ามีลักษณะที่มั่นคง
การวัดที่แม่นยำและสอดคล้องกับ ISO 4064 คลาส C
ซีรีส์นี้สามารถติดตั้งอุปกรณ์ส่งสัญญาณระยะไกลได้ตามคำขอ
ตำแหน่งชีพจร
| ตำแหน่งแม่เหล็ก | ลิตร/ชีพจร |
| *0.0001 | 1 |
|
*0.001 |
10 |
บันทึก

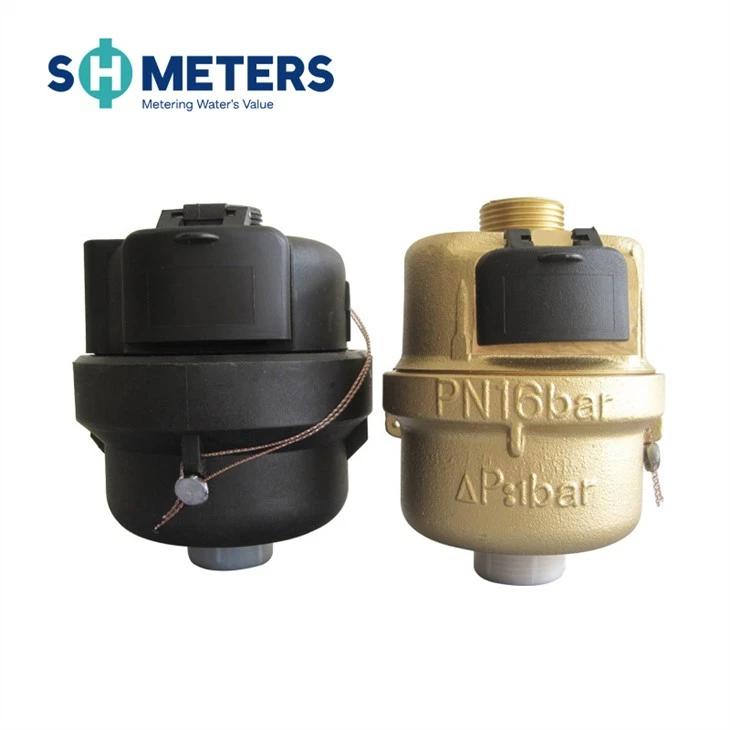

วัสดุตัวเครื่อง: ตัวเครื่องทองเหลือง / ตัวเครื่องพลาสติก
ขนาด: ตัวเครื่องพลาสติก: DN15-20; ตัวเครื่องทองเหลือง: DN15-40
สามารถเลือกการลงทะเบียนที่แตกต่างกันได้
| รูปหน้าปัด | หน่วยวัด |
 |
หน่วยวัด: CBM 8 ล้อ สี่แดงสี่ล้อขาว. การอ่านขั้นต่ำ: 1L |
 |
หน่วยวัด: CBM 8 ล้อ สามแดงห้าล้อขาว. การอ่านขั้นต่ำ: 1OL |
 |
หน่วยวัด:UK แกลลอน 8 ล้อ หนึ่งแดงเจ็ดล้อขาว การอ่านขั้นต่ำ: 1 UK/แกลลอน |
 |
หน่วยวัด:UK แกลลอน 8 ล้อ ล้อขาวทั้งคัน การอ่านขั้นต่ำ: 10 UK Gallon |
 |
หน่วยวัด: US แกลลอน 8 ล้อ หนึ่งแดง สามดำ สี่ล้อขาว การอ่านขั้นต่ำ: 1 US แกลลอน |
ขนาด
| คำอธิบาย | หน่วย | ข้อมูลและขนาดไฮดรอลิก | |||||
| ขนาดที่กำหนด | มม. (นิ้ว) | DN15(1/2) | DN20(3/4) | DN(1) | DN32(1-1/4) | DN40(1-1/2) | |
| ขีด จำกัด ข้อผิดพลาด Q4 ± 2 เปอร์เซ็นต์ | m³/h | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| ขีด จำกัด ข้อผิดพลาด Q3 ± 2 เปอร์เซ็นต์ | m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 | |
| ขีด จำกัด ข้อผิดพลาด Q2 ± 2 เปอร์เซ็นต์ | l/h | 25 | 40 | 63 | 100 | 160 | |
| ขีด จำกัด ข้อผิดพลาด Q1 ± 5 เปอร์เซ็นต์ | l/h | 15.6 | 25 | 39.4 | 62.5 | 100 | |
| Min.Reading | l | 0.05 | 0.05 | 0.05 | 0.5 | 0.5 | |
| Max.Reading | m³ | 9999.9999 | 9999.9999 | 9999.9999 | 99999.999 | 99999.999 | |
| แผนที่ | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| กดขาดทุน ΔP AT | MPa | น้อยกว่าหรือเท่ากับ 0.063 | น้อยกว่าหรือเท่ากับ 0.063 | น้อยกว่าหรือเท่ากับ 0.063 | น้อยกว่าหรือเท่ากับ 0.063 | น้อยกว่าหรือเท่ากับ 0.063 | |
| L | มม | 115 | 165 | 199 | 260 | 300 | |
| B | มม | 43 | 43 | 53 | 60 | 77 | |
| น้ำหนัก | ไม่มีการเชื่อมต่อ | กิโลกรัม | 1.14 | 1.56 | 2.48 | 3.47 | 5.65 |
| ด้วยการเชื่อมต่อ | กิโลกรัม | 0.97 | 1.3 | 2.05 | 2.75 | 4.7 | |
ข้อผิดพลาดสูงสุดที่อนุญาต
มุมมองที่ระเบิด
