คำอธิบายสินค้า
เป็นเครื่องมือวัดที่ใช้สำหรับวัด บันทึก และแสดงปริมาณน้ำที่ไหลผ่านเซ็นเซอร์อย่างต่อเนื่องโดยใช้หลักการความแตกต่างของเวลาแบบอัลตราโซนิก โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งาน เพื่อใช้ประโยชน์สูงสุดและหลีกเลี่ยงการสูญเสียที่ไม่จำเป็น
พารามิเตอร์ทางเทคนิค
|
เส้นผ่านศูนย์กลางที่กำหนด(มม.) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
อัตราการไหลสูงสุด Q4(ม³/ชม.) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
อัตราการไหลที่กำหนด Q3(m³/ชม.) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
การไหลเปลี่ยนผ่าน Q2(m³/ชม.) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
อัตราการไหลขั้นต่ำQ1(ม³/ชม.) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
อัตราการไหลเริ่มต้น(ม³/ชม.) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
การไหลสูงสุด |
9999999.9 |
||||||||||||||||||||||||||||||||
|
การไหลย้อนกลับ |
9999999.9 |
||||||||||||||||||||||||||||||||
|
ช่วงการวัด |
Q3/Q1, R250(R400 ปรับแต่งได้) |
||||||||||||||||||||||||||||||||
|
ระดับความแม่นยำ |
ชั้น บี |
||||||||||||||||||||||||||||||||
|
ระดับการสูญเสียแรงดัน |
น้อยกว่าหรือเท่ากับ 0.063 MPa |
||||||||||||||||||||||||||||||||
|
แรงดันในการทำงาน |
1.6 เมกะปาสคาล |
||||||||||||||||||||||||||||||||
|
ระดับอุณหภูมิ |
T30 |
||||||||||||||||||||||||||||||||
|
ช่วงอุณหภูมิ |
(5~55) องศา |
||||||||||||||||||||||||||||||||
|
ชั้นเรียนสิ่งแวดล้อม |
อินดอร์ คลาส บี |
||||||||||||||||||||||||||||||||
|
ชั้นแม่เหล็กไฟฟ้า |
E1(ที่อยู่อาศัย, เชิงพาณิชย์, อุตสาหกรรม) |
||||||||||||||||||||||||||||||||
|
แหล่งจ่ายไฟ |
แบตเตอรี่ลิเธียมในตัว DC 3.6V |
||||||||||||||||||||||||||||||||
|
อายุการใช้งานแบตเตอรี่ |
＞ 10ปี |
||||||||||||||||||||||||||||||||
|
ตำแหน่งการติดตั้ง |
ทุกมุม |
||||||||||||||||||||||||||||||||
|
แสดง |
จอ LCD 8 หลัก + อักขระเพิ่มเติม |
||||||||||||||||||||||||||||||||
|
ระดับความไวของโปรไฟล์การไหล |
U10/D5 |
||||||||||||||||||||||||||||||||
|
อินเทอร์เฟซการสื่อสาร |
RS485 Modbus/ เอาท์พุตพัลส์/ GPRS/ NB-IOT/ Lorawan |
||||||||||||||||||||||||||||||||
|
ระดับการป้องกัน |
IP68 |
||||||||||||||||||||||||||||||||
|
อุณหภูมิการเก็บรักษาที่ยอมรับได้ |
-20~60 องศา |
||||||||||||||||||||||||||||||||
|
พลังงานไฟฟ้าสถิตย์ |
10μA |
||||||||||||||||||||||||||||||||
|
การใช้พลังงานในการทำงาน |
45μA |
||||||||||||||||||||||||||||||||
หลักการทำงาน
มาตรวัดน้ำแบบอัลตราโซนิกเป็นมาตรวัดน้ำชนิดใหม่ที่สามารถตรวจจับความแตกต่างของเวลาที่เกิดจากการเปลี่ยนแปลงของความเร็วเมื่อลำแสงอัลตราโซนิกแพร่กระจายในน้ำต้นน้ำและปลายน้ำ วิเคราะห์และจัดการกับอัตราการไหลของน้ำ และคำนวณอัตราการไหลของน้ำต่อไป
ประกาศสำหรับการติดตั้ง
★ ล้างท่อก่อนการติดตั้งเพื่อหลีกเลี่ยงกรวดและสิ่งแปลกปลอมอื่นๆ
★ ติดตั้งวาล์วและตัวกรองก่อนถึงมิเตอร์น้ำ;
★ ห้ามสัมผัสชิ้นส่วนไฟฟ้าหรือดึงสายไฟเพื่อหลีกเลี่ยงความเสียหายระหว่างการติดตั้ง
★ สำรองพื้นที่ให้เพียงพอสำหรับการดูแลรักษาระหว่างการติดตั้ง
★ เมื่อติดตั้งมาตรวัดน้ำในแนวนอนหรือแนวเอียง ควรวางหัววัดอัตราการไหลแบบอัลตราโซนิกบนท่อ
ในแนวนอน และเมื่อติดตั้งในแนวตั้ง ให้แน่ใจว่าน้ำไหลจากบนลงล่าง
★ โปรดทราบว่าทิศทางลูกศรบนท่อจะต้องสอดคล้องกับทิศทางการไหลของน้ำในระหว่างการติดตั้ง
★ ควรติดตั้งแหวนรองอย่างถูกต้องเพื่อหลีกเลี่ยงไม่ให้แหวนรองที่วางไม่ตรงแนวไปอุดตันน้ำและส่งผลต่อความแม่นยำของมาตรวัดน้ำ
★ ไม่ควรติดตั้งมาตรวัดน้ำในสถานที่ที่อาจได้รับผลกระทบจากการสั่นสะเทือนทางกลรุนแรง
หมายเหตุพิเศษ: 1. ควรติดตั้งวาล์วเปิดปิดและตัวกรองก่อนติดตั้งมาตรวัดน้ำ และแนะนำให้ติดตั้งวาล์วเปิดปิดอีกตัวหนึ่งหลังจากนั้นเพื่อการบำรุงรักษา
★ หากติดตั้งมาตรวัดน้ำอัลตราโซนิกผ่านหน้าแปลน ตรวจสอบให้แน่ใจว่าความขนานระหว่างหน้าแปลนมาตรวัดน้ำและหน้าแปลนท่อไม่เกิน 0.5% ของเส้นผ่านศูนย์กลางภายนอกของหน้าแปลน และน้อยกว่า 2 มม. มิฉะนั้น อาจทำให้มาตรวัดน้ำเสียหายได้
★ ก่อนใช้งานมาตรวัดน้ำนี้จะต้องเติมน้ำลงในท่อเสียก่อน มิฉะนั้น จะทำให้การวัดไม่แม่นยำหรืออาจถึงขั้นไม่ได้ผล
★ ในการติดตั้งมาตรวัดน้ำ ควรเผื่อความยาวด้านหน้ามาตรวัดน้ำเป็น DN*10 หรือด้านหลังมาตรวัดน้ำเป็น DN*5
★ มาตรวัดน้ำจะรีเฟรชการแสดงผลทุก ๆ 4 วินาที และอ่านมาตรวัดน้ำ (รวมถึงค่าเริ่มต้นและค่าสิ้นสุด)
(ค่า) อย่างน้อย 4 วินาทีหลังจากปิดวาล์วเมื่อทดสอบมาตรวัดน้ำ มิฉะนั้นผลการทดสอบอาจได้รับผลกระทบ
★ โปรดตรวจสอบให้แน่ใจว่าอัตราการไหลของตัวกลางอยู่ภายในช่วงการไหลของมาตรวัดน้ำระหว่างการทดสอบและการใช้งาน มิฉะนั้นอาจส่งผลให้
ในกรณีที่มิเตอร์น้ำเสียหาย;
★ ในกรณีที่เกิดความผิดปกติใดๆ ระหว่างการใช้งาน (เช่น การวัดล้มเหลว เป็นต้น) โปรดติดต่อฝ่ายบริหารที่เกี่ยวข้อง
ทันทีและอย่าซ่อมแซมด้วยตนเอง
★ ผลิตภัณฑ์ได้รับการออกแบบด้วยซีลป้องกันการถอดแยกชิ้นส่วนแบบใช้แล้วทิ้ง ซึ่งจะต้องถอดออกโดยบุคลากรที่ได้รับมอบหมายเท่านั้น หรือ
มิฉะนั้นจะตัดสิทธิ์การบริการหลังการขายฟรี
ใบรับรอง
โรงงาน
การบรรจุและสต๊อกสินค้า
ลูกค้าของเรา

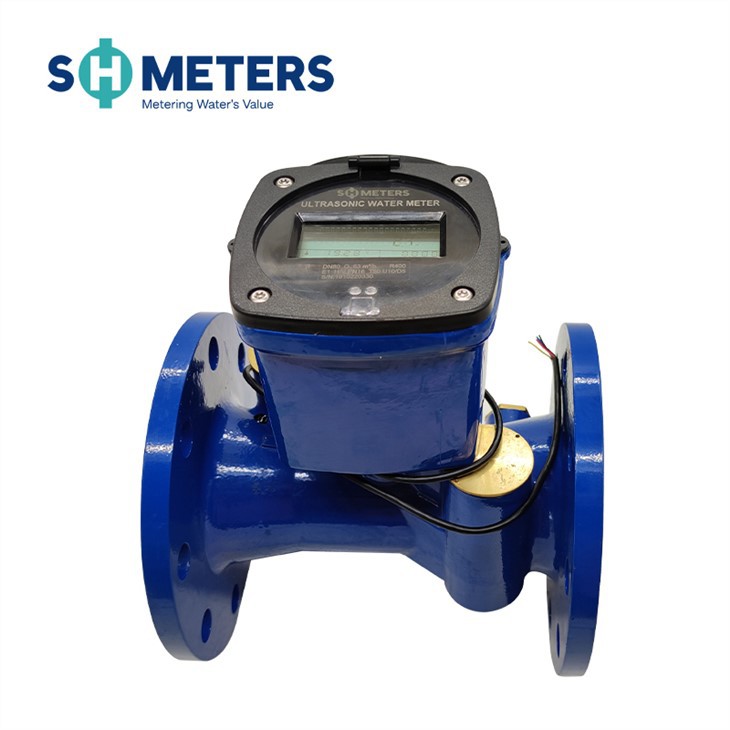

ป้ายกำกับยอดนิยม: มาตรวัดน้ำอัลตราโซนิกแบบหน้าแปลน 200 มม. พร้อมจอแสดงผลไร้สาย ผู้ผลิต ขายส่ง รายการราคา ใบเสนอราคา
