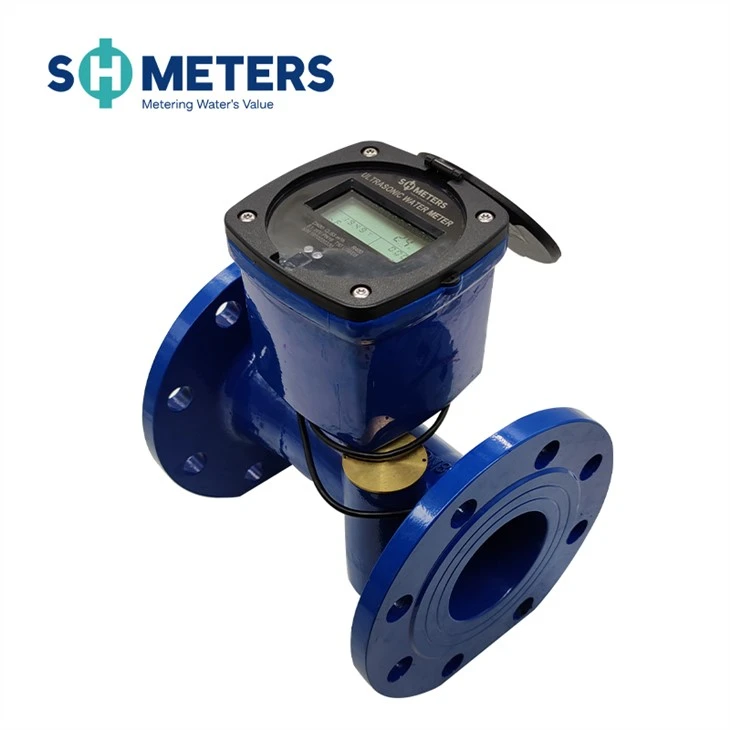

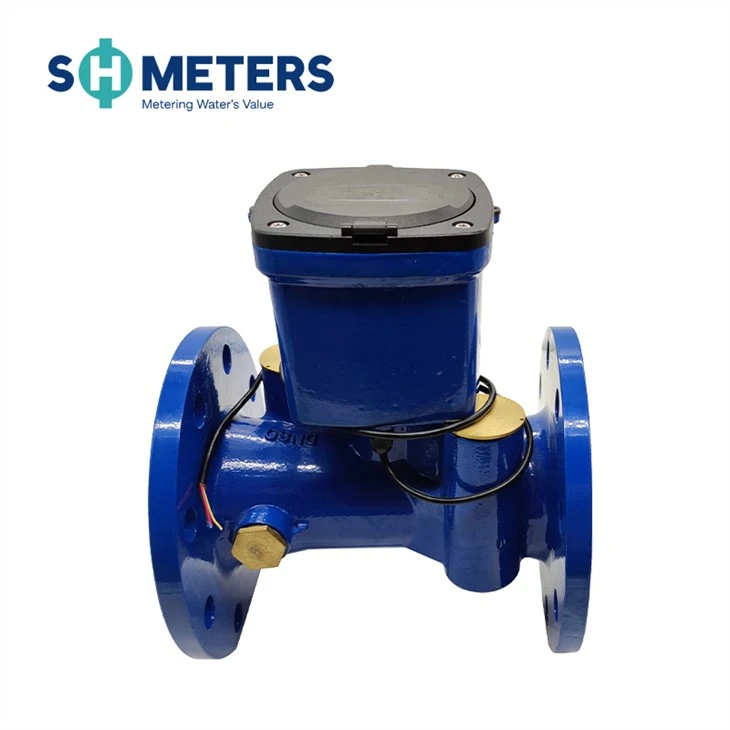

คำอธิบายสินค้า
เป็นเครื่องมือวัดที่ใช้สำหรับวัด บันทึก และแสดงปริมาณน้ำที่ไหลผ่านเซ็นเซอร์อย่างต่อเนื่องโดยใช้หลักการความแตกต่างของเวลาแบบอัลตราโซนิก โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งาน เพื่อใช้ประโยชน์สูงสุดและหลีกเลี่ยงการสูญเสียที่ไม่จำเป็น

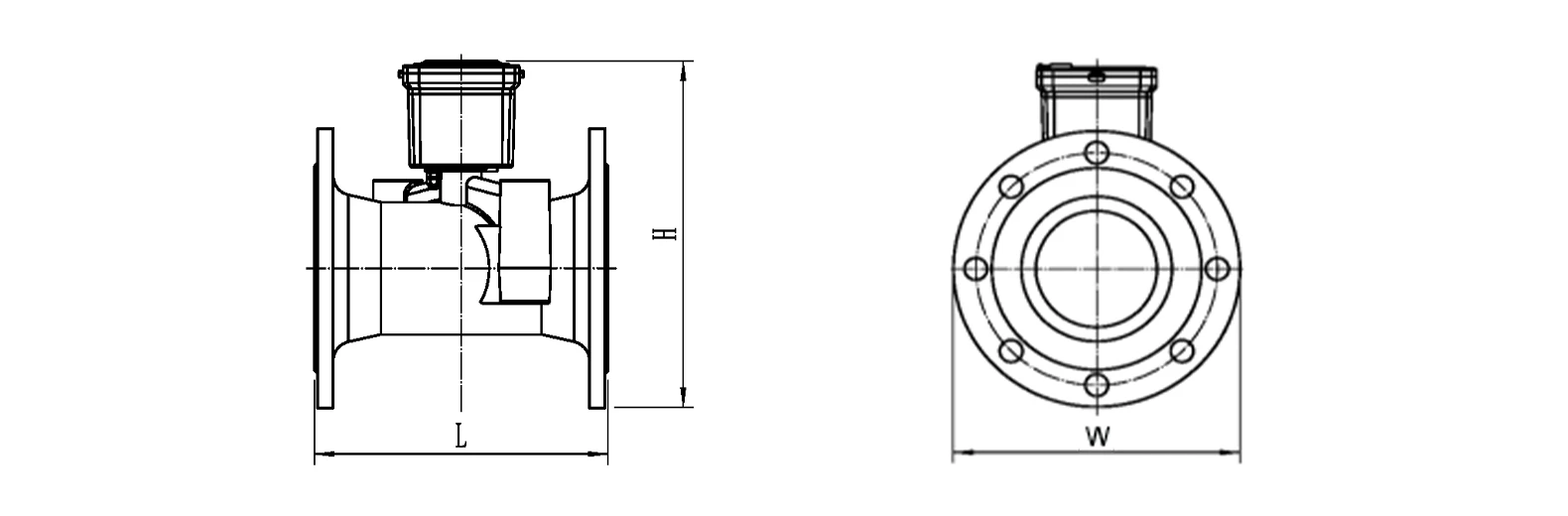

การวาดโครงร่างมิติ
|
เส้นผ่านศูนย์กลางที่กำหนด(มม.) |
ความยาว L |
ความกว้าง | ความสูง H | การเชื่อมต่อหน้าแปลน | ||
| เส้นผ่านศูนย์กลางหน้าแปลน | เส้นผ่านศูนย์กลางวงกลมของสลักเกลียว | ขนาดน็อต-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
อินเทอร์เฟซ/การสื่อสาร
มาตรวัดน้ำแบบอัลตราโซนิคจะมีตัวเลือกเอาต์พุตให้เลือกล่วงหน้าเมื่อทำการสั่งซื้อ หัวข้อนี้จะอธิบายเอาต์พุตแต่ละตัว:
- เอาท์พุต Modbus/RS485
- เอาท์พุตพัลส์
- เอาท์พุตแบบไร้สาย
เอาท์พุต Modbus/RS485
เอาท์พุตพัลส์ (ใช้แบตเตอรี่)
- พารามิเตอร์เอาท์พุตพัลส์:
- เอาต์พุตแบบเปิด
- แรงดันไฟฟ้า 3V-24V
- พัลส์เดี่ยวระดับต่ำ
- ระยะเวลาการเต้นของชีพจร: 5ms
การส่งสัญญาณไร้สาย GPRS/NB-IOT
นักรวบรวมข้อมูล
|
ชื่อข้อมูล |
พารามิเตอร์ |
|
พลังงานไฟฟ้าสถิตย์ |
15uA |
|
การใช้พลังงาน |
60mA@RX |
|
กล่องควบคุม |
พลาสติก |
|
วิธีการแบบออนไลน์ |
สัมผัสหรือออนไลน์โดยอัตโนมัติ |
|
ช่วงเวลาการรายงาน |
ความถี่ในการส่งข้อมูล: ทุกๆ 3 วัน หรือ วันละครั้ง (ยิ่งความถี่ในการส่งสูง อายุการใช้งานแบตเตอรี่จะสั้นลง) |
|
ส่งบิต |
0.1m³ |
|
แหล่งจ่ายไฟ |
3.6VDC |
|
ความจุของแบตเตอรี่ |
8.5อา. |
|
อินเทอร์เฟซอัพลิงค์ |
GPRS/NB-IOT |
|
อินเทอร์เฟซดาวน์ลิงค์ |
RS485 |
หน่วยรับส่งข้อมูล
|
ชื่อข้อมูล |
พารามิเตอร์ |
|
พลังงานไฟฟ้าสถิตย์ |
15uA |
|
การใช้พลังงาน |
60mA@RX |
|
กล่องควบคุม |
พลาสติก |
|
วิธีการแบบออนไลน์ |
สัมผัสหรือออนไลน์โดยอัตโนมัติ |
|
ช่วงเวลาการรายงาน |
ความถี่ในการส่งข้อมูล: สามารถตั้งค่า 1-144 h ได้ (ค่าเริ่มต้นครั้งเดียวต่อวัน) สามารถเชื่อมต่อกับอุปกรณ์รวบรวมแรงดันได้ |
|
ส่งบิต |
0.1m³ |
|
แหล่งจ่ายไฟ |
3.6VDC |
|
ความจุของแบตเตอรี่ |
18Ah/36Ah |
|
อินเทอร์เฟซอัพลิงค์ |
GPRS/NB-IOT |
|
อินเทอร์เฟซดาวน์ลิงค์ |
RS485 |
ใบรับรอง
โรงงาน
บรรจุภัณฑ์และสินค้าคงคลัง
ลูกค้าของเรา
