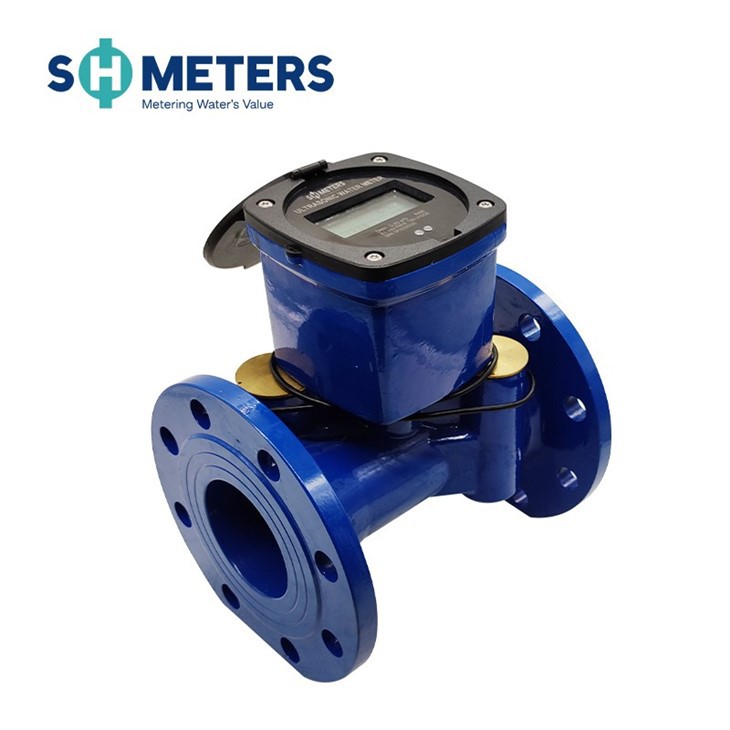

คำอธิบายสินค้า
เป็นเครื่องมือวัดที่ใช้สำหรับวัด บันทึก และแสดงปริมาณน้ำที่ไหลผ่านเซ็นเซอร์อย่างต่อเนื่องโดยใช้หลักการความแตกต่างของเวลาแบบอัลตราโซนิก โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งาน เพื่อใช้ประโยชน์สูงสุดและหลีกเลี่ยงการสูญเสียที่ไม่จำเป็น
คุณสมบัติผลิตภัณฑ์
▲ไม่ได้รับผลกระทบจากสิ่งเจือปน สารเคมี และวัสดุแม่เหล็กในตัวกลาง
▲อัตราการเริ่มต้นต่ำ (33 ลิตร/ชม.) สามารถวัดอัตราการไหลได้อย่างแม่นยำ
▲ความถี่การวัดสูง
▲อัตราการไหลสามารถต่ำได้ถึง 100L/ชม.
▲ช่วงไดนามิก (Q3/Q1) สูงสุด 250:1;
▲ติดตั้งได้ในทุกตำแหน่งการติดตั้ง;
▲การวัดแสงแบบสองทิศทาง;
▲แสดงรหัสข้อผิดพลาดและรหัสสัญญาณเตือน
▲แหล่งจ่ายไฟแบตเตอรี่เสริม
▲วัสดุ เหล็กหล่อเหนียว;
▲ไม่มีชิ้นส่วนที่เคลื่อนไหว ความแม่นยำสูง และอายุการใช้งานยาวนาน เซ็นเซอร์การไหลไม่มีชิ้นส่วนที่เคลื่อนไหว ช่วยหลีกเลี่ยงความผิดพลาดของเครื่องมือวัดจากชิ้นส่วนเครื่องจักรที่อาจทำให้การวัดไม่แม่นยำเนื่องจากสึกหรอในระยะยาว นอกจากนี้ การออกแบบยังทนทานต่อสิ่งสกปรก ทำให้ไม่ต้องตรวจสอบและบำรุงรักษา
▲ การลดแรงดันต่ำ;
▲ ระดับการป้องกัน IP68 สามารถปรับให้เข้ากับสภาพแวดล้อมการติดตั้งที่รุนแรงได้หลากหลาย
▲รองรับการสื่อสาร RS485, เอาท์พุตพัลส์, GPRS, NB-IOT, LoraWan และวิธีการส่งข้อมูลอื่น ๆ
พารามิเตอร์ทางเทคนิค
|
เส้นผ่านศูนย์กลางที่กำหนด(มม.) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||
|
อัตราการไหลสูงสุด Q4(ม³/ชม.) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||
|
อัตราการไหลที่กำหนด Q3(m³/ชม.) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||
|
การไหลเปลี่ยนผ่าน Q2(m³/ชม.) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||
|
อัตราการไหลขั้นต่ำQ1(ม³/ชม.) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||
|
อัตราการไหลเริ่มต้น(ม³/ชม.) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||
|
การไหลสูงสุด |
9999999.9 |
||||||||||||||||
|
การไหลย้อนกลับ |
9999999.9 |
||||||||||||||||
|
ช่วงการวัด |
Q3/Q1, R250(R400 ปรับแต่งได้) |
||||||||||||||||
|
ระดับความแม่นยำ |
ชั้น บี |
||||||||||||||||
|
ระดับการสูญเสียความดัน |
น้อยกว่าหรือเท่ากับ 0.063 MPa |
||||||||||||||||
|
แรงดันในการทำงาน |
1.6 เมกะปาสคาล |
||||||||||||||||
|
ระดับอุณหภูมิ |
T30 |
||||||||||||||||
|
ช่วงอุณหภูมิ |
(5~55) องศา |
||||||||||||||||
|
ชั้นเรียนสิ่งแวดล้อม |
อินดอร์ คลาส บี |
||||||||||||||||
|
ชั้นแม่เหล็กไฟฟ้า |
E1(ที่อยู่อาศัย, เชิงพาณิชย์, อุตสาหกรรม) |
||||||||||||||||
|
แหล่งจ่ายไฟ |
แบตเตอรี่ลิเธียมในตัว DC 3.6V |
||||||||||||||||
|
อายุการใช้งานแบตเตอรี่ |
＞ 10ปี |
||||||||||||||||
|
ตำแหน่งการติดตั้ง |
ทุกมุม |
||||||||||||||||
|
แสดง |
จอ LCD 8 หลัก + อักขระเพิ่มเติม |
||||||||||||||||
|
ระดับความไวของโปรไฟล์การไหล |
U10/D5 |
||||||||||||||||
|
อินเทอร์เฟซการสื่อสาร |
RS485 Modbus/ เอาท์พุตพัลส์/ GPRS/ NB-IOT/ Lorawan |
||||||||||||||||
|
ระดับการป้องกัน |
IP68 |
||||||||||||||||
|
อุณหภูมิการเก็บรักษาที่ยอมรับได้ |
-20~60 องศา |
||||||||||||||||
|
พลังงานไฟฟ้าสถิตย์ |
10μA |
||||||||||||||||
|
การใช้พลังงานในการทำงาน |
45μA |
||||||||||||||||
เนื้อหาที่แสดงในมิเตอร์
P1: ในอินเทอร์เฟซสุดท้ายของ P1 ให้ปิดพื้นที่ตรวจจับต่อไปนานกว่า 3 วินาทีเพื่อเข้าสู่ P2 และทำซ้ำขั้นตอนนี้เพื่อเข้าสู่ P3, P4
P2: ยอดไหลสะสมประจำเดือนประวัติศาสตร์
P3: สำหรับการดีบักและการทดสอบภายในนั้นไม่มีความหมายใดๆ
P4: สถานะการทดสอบ
| โหมด | เลขที่ | คำอธิบายการแสดงผล |
| P1 | 1 | กระแสสะสม |
| 2 | อุณหภูมิ | |
| 3 | ขนาด | |
| 4 | อัตราการไหล | |
| 5 | กระแสเงินสะสมติดลบ | |
| 6 | กระแสเงินสะสมสุทธิ | |
| 7 | เวลาทำงาน | |
| 8 | สถานะเซนเซอร์ | |
| 9 | แรงดันไฟฟ้า | |
| P2 | ยอดไหลสะสมประจำเดือนประวัติศาสตร์ | |
| P3 | สำหรับการดีบักและการทดสอบภายใน ไม่มีความหมายใดๆ | |
| P4 | 1 | กระแสสะสม |
| 2 | ค่าสัมประสิทธิ์ | |
| 3 | อัตราการไหล | |
| 4 | เวลาทำงาน | |
หมายเหตุ: อินเทอร์เฟซการแสดงผลของมิเตอร์อาจมีการเปลี่ยนแปลงได้ตามการปรับแต่งหรือการอัพเกรด
