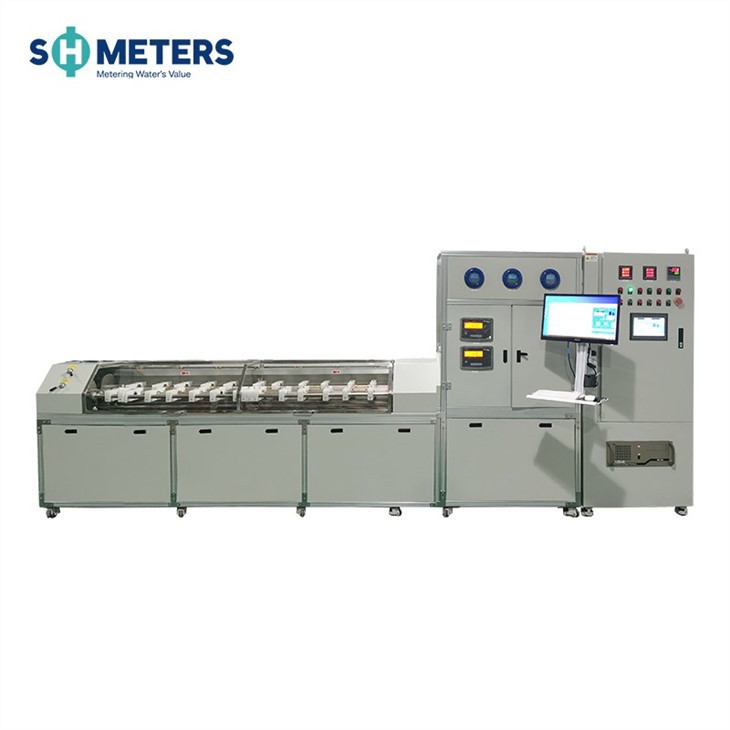

dn 15- dn25 การตรวจจับเครื่องวัดน้ำอัลตราโซนิก
คำอธิบายผลิตภัณฑ์
|
รายการ |
ทดสอบม้านั่งสำหรับเครื่องวัดน้ำ |
|
วัสดุ |
สแตนเลส |
|
พิมพ์ |
อัตโนมัติ |
|
แบบอย่าง |
sha 25- p -1 |
|
MOQ |
1 ชุด |
|
คุณสมบัติ |
ระบบอัตโนมัติเต็มรูปแบบปริมาณขนาดเล็กประสิทธิภาพสูงประหยัดพลังงานรวมถึงน้ำพลังงานไฟฟ้าและกำลังคน . |
|
การทำงาน |
ทดสอบเครื่องวัดน้ำ |
|
เสียงดัง |
dn15mm ~ dn25mm (1 /2 '' ~ 1-1 /2 '') เครื่องวัดน้ำ |
|
การรับประกัน |
1 ปี |
เทคนิคผลิตภัณฑ์
|
ช่วงอุปกรณ์ fl ow |
(2-8000)L/h |
|
ความไม่แน่นอนของอุปกรณ์ |
น้อยกว่าหรือเท่ากับ 0.2%(k =2) |
|
ช่วงความดัน |
0- 1.6 mpa |
|
อุณหภูมิสภาพแวดล้อม |
15- 25 องศา |
|
ความชื้นสัมพัทธ์ |
45% -75% |
|
ความดันบรรยากาศ |
(86-106) kpa |
|
ความเครียดในการทำงาน |
0- 1.6 mpa |
|
แรงดันไฟฟ้าบริการ |
400V ± 5% 50Hz |
|
ความดันเลือดออก |
3.5-6 บาร์ |
|
พลังงานอุปกรณ์ |
ปั๊มน้ำ 1.8kW ลูกสูบ 3kW ความร้อน 6kW (ไม่บังคับ) |
|
ปริมาณตารางตรวจสอบ |
DN15: 10PCS, DN20: 8PCS, DN25: 6PCS, สามารถปรับแต่งเป็นสองเส้น |
|
มิติ |
5800 มม. *1500 มม. *2500 มม. |
|
แบบอย่าง |
sha 25- p -1 |
|
มาตรฐานหลัก |
ลูกสูบ + ขนาดอิเล็กทรอนิกส์ |
|
ช่วงการไหล (m³/h) |
0.002-8 |
|
ปั๊มน้ำ |
กรุนด์ฟอส |
|
แรงดันทำงานสูงสุด (บาร์) |
16 |
|
ความยาวของตารางที่จะตรวจสอบ |
DN15 (165 มม.), DN20 (195 มม.), DN25 (225 มม.) ความยาวอื่น ๆ สามารถปรับแต่งได้) |
|
ข้อมูลจำเพาะของลูกสูบ |
เล่ม 22L, ความละเอียด 0.036ml, ความดัน PN16, Panasonic Servo Drive |
|
เครื่องชั่งอิเล็กทรอนิกส์ |
Mettler Toledo, 120kg . 6000 e |
|
ชั่งน้ำหนักภาชนะ |
120L |
|
แม่เหล็กไฟฟ้า fl owmeter |
yokogawa axg, 1+ dn 2.5+1*dn25 |
|
เครื่องถ่วง |
DN25 |
|
เซ็นเซอร์อุณหภูมิ |
PT100, ความแม่นยำคลาส A ติดตั้งทั้งทางเข้าและทางออก |
|
เซ็นเซอร์ความดัน |
ความแม่นยำ 0.5% ติดตั้งทั้งทางเข้าและทางออก |
|
วิธีทดสอบ |
เริ่มวิธีการหยุด/วิธีการเปลี่ยน |
|
อินเทอร์เฟซสัญญาณเป็นมาตรฐาน |
PULSE / MBUS / RS485 / การได้มาภาพ / เซ็นเซอร์เลเซอร์ |
|
พลังงานอุปกรณ์ |
380V, 50Hz, 3 เฟส 5wire พลังงาน, 10kW (กำลังสูงสุด) |
|
อำนาจอื่น ๆ |
น้ำบริสุทธิ์ /แรงดันอากาศ 6bar |
การใช้อุปกรณ์:
เหมาะสำหรับการสอบเทียบมิเตอร์การตรวจสอบมิเตอร์และการสร้างแบบจำลองของมิเตอร์น้ำขนาดลำกล้อง DN15, DN20 และ DN25
สถานการณ์แอปพลิเคชัน
เหมาะสำหรับผู้ผลิตเครื่องวัดน้ำสถาบันการวัดและการตรวจสอบ ฯลฯ .
1. ประเภทอุปกรณ์มาตรฐาน:
การใช้กระบอกไฮดรอลิกพื้นดินอย่างประณีตมีลักษณะของความแม่นยำสูงความเป็นเส้นตรงที่ดีของปริมาตรแบ่งส่วนและความสอดคล้องที่ดีทำให้การตรวจจับวิธีการไหลทันทีเป็นไปได้ดังนั้นจึงช่วยประหยัดปริมาณน้ำและปรับปรุงประสิทธิภาพการตรวจจับอย่างมาก
2. วัสดุโครงสร้าง: โปรไฟล์อลูมิเนียมอุตสาหกรรมคุณภาพสูงและโครงสร้างผสมสแตนเลส 304 โครงสร้างที่สวยงามและทนทาน
3. การควบคุมอัตโนมัติ: ใช้คอนโทรลเลอร์ที่พัฒนาด้วยตนเองของ บริษัท เพื่อควบคุมความเร็วของเซอร์โวมอเตอร์จากนั้นขับสกรูบอลเพื่อผลักลูกสูบไปข้างหน้าเพื่อสร้างการไหลของเป้าหมายซึ่งมีลักษณะของการไหลของเป้าหมายที่แม่นยำและมั่นคง
4. การตรวจจับอย่างต่อเนื่อง: เมื่อตรวจจับจุดไหลหลายจุดของเครื่องวัดน้ำอัลตราโซนิกระบบจะปรับความเร็วมอเตอร์โดยอัตโนมัติเพื่อเปลี่ยนการไหลของการตรวจจับตามการตั้งค่าของผู้ใช้
5. วิธีการสุ่มตัวอย่าง: อินเทอร์เฟซการได้มาของอินฟราเรด, การสื่อสารแบบเรียลไทม์;
6. วิธีการสื่อสาร: อินเตอร์เฟสอุตสาหกรรม RS -485} ใช้เพื่อเชื่อมต่อกับคอมพิวเตอร์ควบคุมอุตสาหกรรมและการส่งข้อมูลนั้นรวดเร็วมั่นคงและเชื่อถือได้
7. ซอฟต์แวร์คอมพิวเตอร์โฮสต์: ระบบทั้งหมดตระหนักถึงการตรวจจับอัตโนมัติภายใต้การควบคุมของซอฟต์แวร์คอมพิวเตอร์โฮสต์อินเทอร์เฟซนั้นชัดเจนและสวยงามและการดำเนินการเป็นเรื่องง่าย . ข้อมูลการทดสอบและผลการวิเคราะห์ข้อมูลสามารถสร้างตาราง Excel ได้โดยตรงซึ่งสะดวกสำหรับการจัดเก็บและการดู
8. การป้องกันความปลอดภัย: การต่อสายดินที่สมบูรณ์ของแหล่งจ่ายไฟ, การป้องกันการรั่วไหล, การป้องกันการโอเวอร์โหลดมอเตอร์, ขีด จำกัด ยากเชิงกล, การป้องกันแรงดันเกินท่อและการป้องกันแรงดันไฟฟ้าของอากาศ
