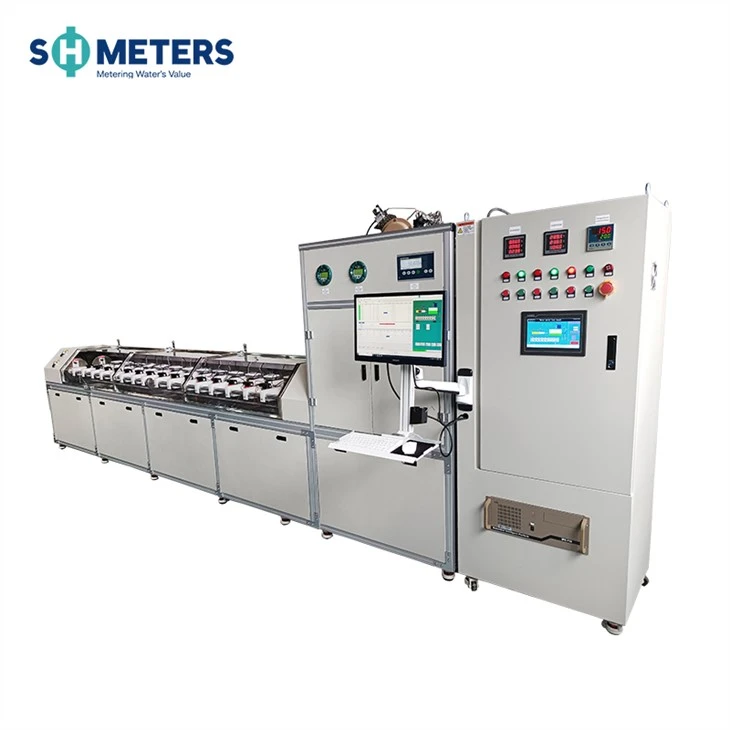

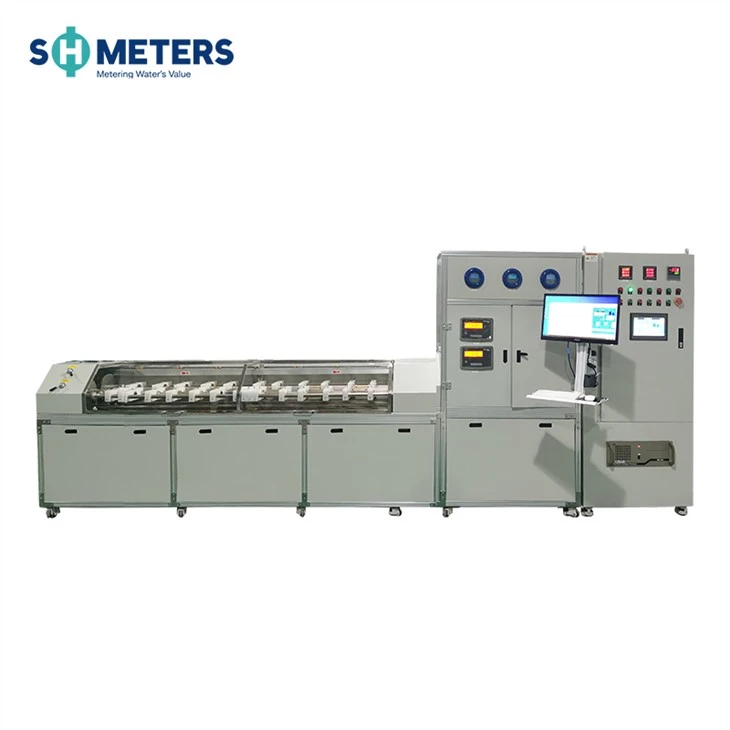

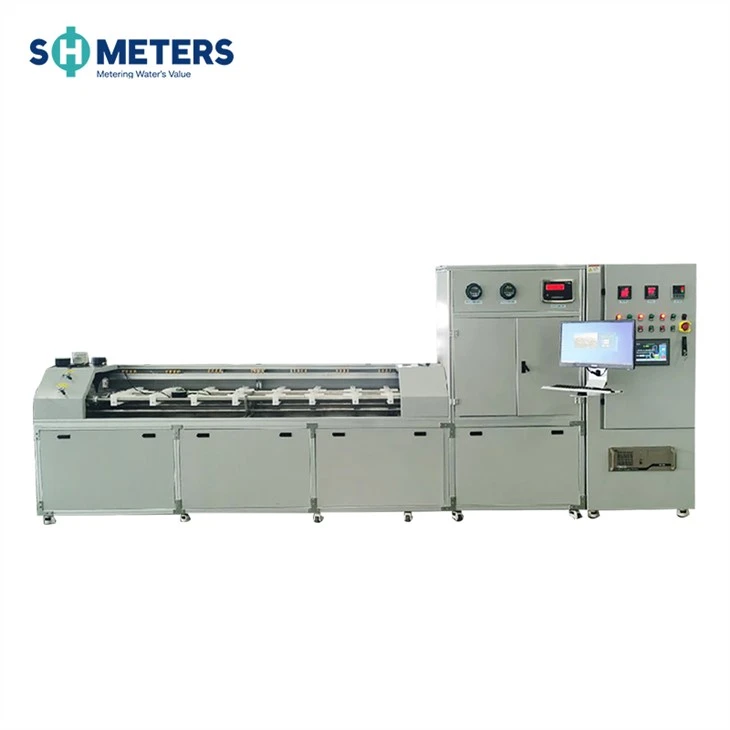

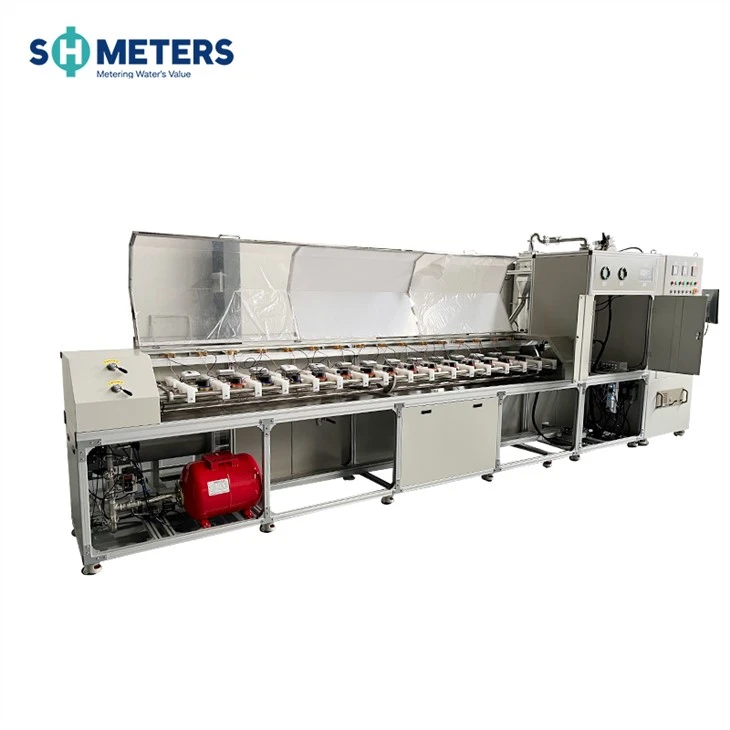

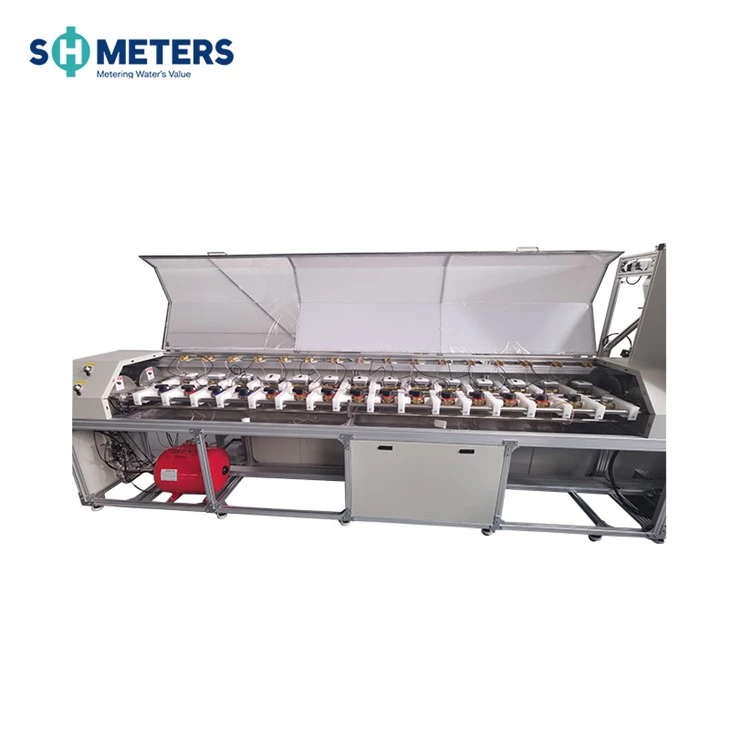

การสอบเทียบเครื่องวัดน้ำอัลตราโซนิกและม้านั่งทดสอบ

ความไม่แน่นอนของอุปกรณ์

น้อยกว่าหรือเท่ากับ 0.2% (k =2)

ช่วงความดัน

0- 1.6 MPA

อุณหภูมิแวดล้อม

15-25 องศา

ความชื้นสัมพัทธ์

(45% -75%)

ความดันบรรยากาศ

(86-106) kpa

แรงกดดันในการทำงาน

0- 1.6 MPA

แรงดันไฟฟ้า

400V ± 5%, 50Hz

ความดันแหล่งอากาศ

(3.5-6) บาร์

พลังงานอุปกรณ์

ปั๊มน้ำ 1.8kW, ลูกสูบ 3KW, ความร้อน 6kW

จำนวนเมตรตรวจสอบ

อัลตราโซนิกเมตร (DN15: 14 พีซี, DN20: 12 พีซี, DN25: 10 ชิ้น)

ขนาดอุปกรณ์

ความยาวความกว้างและความสูง (5800 มม. *1500 มม. *2500 มม.)

ช่วงการไหล

0.002-7[m³/h]

ปั๊มน้ำ

69H/8 m³/h

แรงกดดันในการทำงาน

10 [บาร์]

ความยาวของมิเตอร์ทดสอบ

DN15 (165 มม.) 14 พีซี

DN20 (195 มม.) 12 พีซี

DN25 (225 มม.) 10 ชิ้นพีซี

ข้อกำหนดของลูกสูบ

เล่ม 22L/ความละเอียด 0.036ml/แรงดัน PN16/Panasonic Servo Drive

เครื่องชั่งอิเล็กทรอนิกส์

150kg/6000e

ชั่งน้ำหนักภาชนะ

120L

เครื่องวัดกระแสแม่เหล็กไฟฟ้า

axg/dn 2.5+ dn25, ญี่ปุ่น

commutator dn25

เครื่องถ่วง

DN25

เซ็นเซอร์อุณหภูมิ

PT100, ความแม่นยำคลาส A, ติดตั้งที่ทางเข้าและทางออก

เซ็นเซอร์ความดัน

ความแม่นยำ 0.5%ติดตั้งที่ทางเข้าและทางออก

วิธีทดสอบ

วิธีการเริ่มต้น + วิธีการเปลี่ยน

อินเทอร์เฟซสัญญาณมาตรฐาน

ULSE+MBUS+RS485

พลังงานอุปกรณ์

10kW

พลังน้ำ

ผู้ใช้ให้แหล่งจ่ายไฟห้าเฟสห้าเฟสห้าสาย/น้ำบริสุทธิ์/6bar ความดัน
